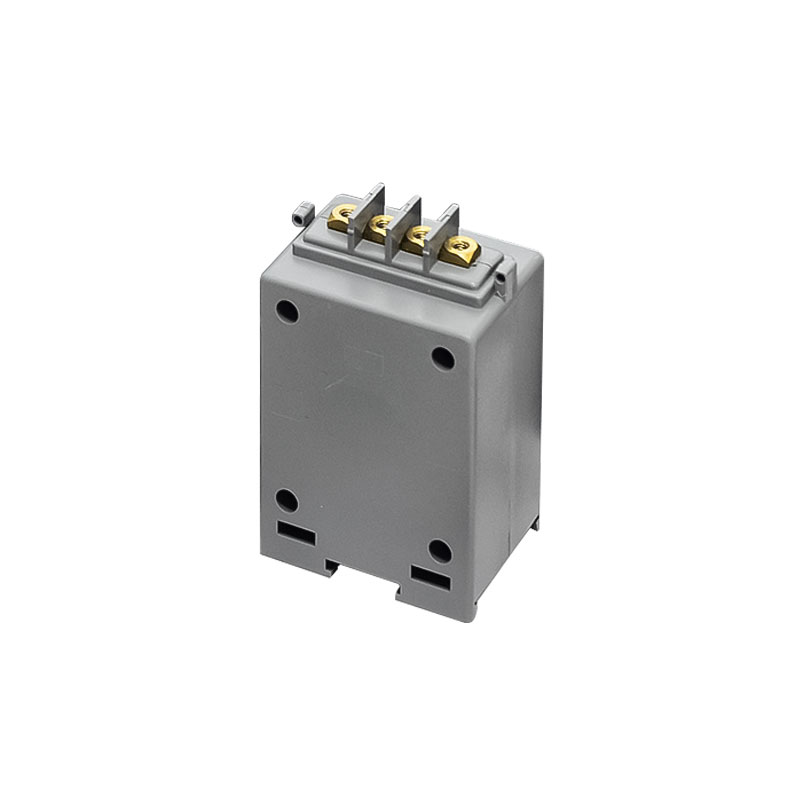

ترانس جریان دارای کاور ترمینال

مشاهده نسخه چاپی
  • مدل:

    TCB

  • کد سفارش:

    TCB0, TCBPDE1, TCBPDE2, TCBPD1 - TCBPD1/P

  • شرکت سازنده:

    Contrel

  • کشور سازنده:

    ايتاليا

  • امتیاز:
  • 3.0
  • از
  • 5
  • تعداد رای:
  • 1
  • تعداد بازدید:
  • 830

ترانس جریان دارای کاور ترمینال، مدل TCB، به دیوار و یا کابل ها و یا ریل های DIN با استفاده از لوازم جانبی چفت می شود. این تجهیز در مدل های مختلف از جمله TCB0، TCBPDE1،TCBPDE2،TCBPD1 و TCBPDI/P عرضه می گردد. ترانس جریان نوع TCB دارای کاورهای ترمینال بدون منفذ است و به ترانس های اندازه گیری، حفاظتی و یا ترانس های دارای دو نسبت تبدیل تقسیم می شوند. میزان burden هر مدل با توجه به جریان اولیه متفاوت می باشد و در این تجهیز از 1 الی 60 ولت آمپر می باشد. مدل TCB0 ترانس جریان حلقوی بوده و شینه خور و کابل خور است ولی مدل های دیگرحلقوی نمی باشند. شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت کنترل (Contrel)، در زمینه خرید، فروش، مشاوره و پخش تجهیزات صنعتی و ترانس جریان از جمله ترانس جریان دارای کاور ترمینال، فعالیت دارد.

مشخصات فنی ترانس جریان دارای کاور ترمینال
  • رنج اندازه گیری TCB0: از 40 الی 250آمپر TCBPDE1: از 1 الی 40 آمپر TCBPDE2: از 50 الی 150 آمپر TCBPD1 - TCBPD1/P: از 1 الی 40 آمپر TCBPD2 - TCBPD2/P : از 50 الی 500 آمپر TCB1D - TCB1D/2: از 40 الی 250 آمپر TCB3D - TCB3D - TCB3D/2: از 40 الی 600 آمپر TCB4D3 - TCB4D3 : از 100 الی 600 آمپر TCB4D - TCB4D... - TCB4D/2: از 100 الی 1000 آمپر TCB5 - TCB5... - TCB5/P - TCB5/2: از 100 الی 2000آمپر TCB6 - TCB6... - TCB6/P - TCB6/2: از 200 الی 2500 آمپر TCB8 - TCB8... - TCB8/P - TCB8/2: از 300 الی 3200 آمپر TCB12 - TCB... - TCB12/P - TCB12/2: از 500 الی 4000 آمپر TCB8V: از 400 الی 2500 آمپر TCB12V: از 800 الی 4000آمپر
  • خروجی TCB0: از2الی 10ولت آمپر TCBPDE1:از3الی 6ولت آمپر TCBPDE2:از3الی6ولت آمپر TCBPD1 - TCBPD1/P:از6الی 20ولت آمپر TCBPD2 - TCBPD2/P :از6الی 20ولت آمپر TCB1D - TCB1D/2: از2الی 10ولت آمپر TCB3D - TCB3D - TCB3D/2: از2الی 17ولت آمپر TCB4D3 - TCB4D3 : از2الی 30ولت آمپر TCB4D - TCB4D... - TCB4D/2:از3الی 30ولت آمپر TCB5 - TCB5... - TCB5/P - TCB5/2:از3الی 40ولت آمپر TCB6 - TCB6... - TCB6/P - TCB6/2:از3الی 40ولت آمپر TCB8 - TCB8... - TCB8/P - TCB8/2: از5الی 60ولت آمپر TCB12 - TCB... - TCB12/P - TCB12/2: از10الی 100ولت آمپر TCB8V:از6الی 40ولت آمپر TCB12V: از10الی 60ولت آمپر
  • جریان خروجی 1و یا 5
  • نوع نصب ریلی
  • نوع نصب بر روی صفحه
  • کلاس دقت 0.2 ، 0.5 ، 1، 3
  • کمیت مورد اندازه گیری جریان
  • وزن تقریبی رنج 0.25 کیلوگرم الی 1.5 کیلوگرم وابسته به مدل
  • میزان جریان اولیه 1آمپر تا 250 آمپر
  • میزان جریان ثانویه 1آمپر یا 5 آمپر
  • ظرفیت خروجی 2 الی 20 ولت آمپر
  • نوع اولیه سیم پیچی شده
  • نوع اولیه کابل خور
لیست کاتالوگ های ترانس جریان دارای کاور ترمینال

دانلود فایل کاتالوگ Data sheet of TCB current transformer 4679 KB

لیست قیمت ترانس جریان دارای کاور ترمینال

با توجه به نوسانات قیمت ارز در روزهای اخیر، خواهشمند است جهت استعلام قیمت، درخواست خرید خود را به شرکت ارسال فرمایید.

محصولات مرتبط با ترانس جریان دارای کاور ترمینال
توضیحات بیشتر
  • ابعاد دهانه در مدل های مختلف
  • TCB0: ماکزیمم قطر کابل 15 میلی متر، شینه افقی 20x3 میلی متر TCB1D - TCB1D/2: ماکزیمم قطر کابل 20 میلی متر TCB3D - TCB3D - TCB3D/2: شینه افقی 20x10 و 30x10 میلی متر و شینه عمودی 20x10 میلی متری، ماکزیمم قطر کابل 21 میلی متر TCB4D3 - TCB4D3 : شینه افقی و عمودی 30x10 میلی متری ، ماکزیمم قطر کابل 25 میلی متر TCB4D - TCB4D... - TCB4D/2: شینه افقی25x20 و 30x25 و 40x10 میلی متری، شینه عمودی 20x25 و 30x20 و 40x10 میلی متری، قطر کابل 32 میلی متر TCB5 - TCB5... - TCB5/P - TCB5/2: شینه افقی 30x30، 40x25، 50x20 میلی متری، شینه عمودی30x10 میلی متری، حداکثر قطر کابل 30 میلی متر TCB6 - TCB6... - TCB6/P - TCB6/2: شینه افقی 50x20 میلی متری و 60x20 میلی متری ، ماکزیمم قطر کابل 50 میلی متر TCB8 - TCB8... - TCB8/P - TCB8/2: دو کابل با حداکثر قطر 30 میلی متر، شینه افقی 60x30 و یا 80x30 میلی متری TCB12 - TCB... - TCB12/P - TCB12/2: شینه افقی 80x50 و 100x50 و 125x50 میلی متر، ماکزیمم قطر کابل 50 میلی متری TCB8V: دو کابل با ماکزیمم قطر 35 میلی متر، شینه عمودی 3x80x5 یا 2x80x10 یا 2x80x5 میلی متری TCB12V: سه کابل با ماکزیمم قطر 35 میلی متری، شینه عمودی100x10و 2x100x5و 2x100x10 یا 3x100x5یا 3x100x10 یا 4x100x5 یا 125x30 و یا 2x125x5 یا 3x125x5 و یا 4x125x5 میلی متری
