ترانسدیوسر dc

مدل:
P30H
کد سفارش:
P30H- a b c d e ff g h

شرکت سازنده:
LUMEL
کشور سازنده:
لهستان

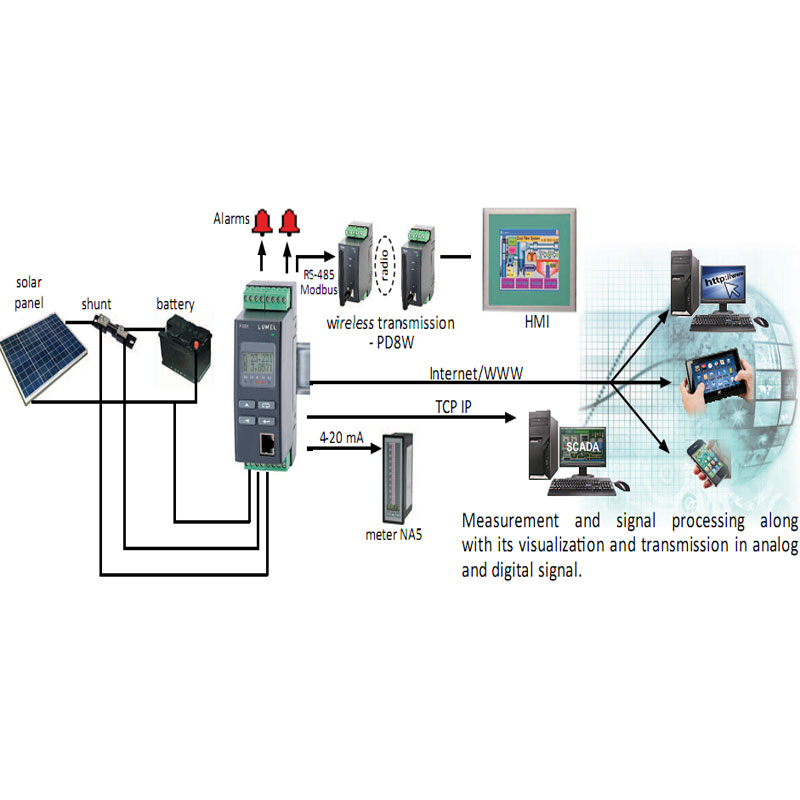

ترانسدیوسر dc مدل P30H محصول شرکت لومل لهستان جهت کاربردهای فتوولتاییک ، باتری ، مخابرات و تاسیسات راه آهن طراحی گردیده است. این ترانسدیوسر فوق العاده قدرتمند ، جریان ، ولتاژ ، توان ، انرژی و تمامی دیگر پارامترهای dc در سیستم الکتریکی را اندازه گیری و ضبط (ذخیره) می نماید. برخی ویژگی های ترانسدیوسر dc مدل P30H به اختصار در زیر آورده شده است : - اندازه گیری ولتاژ ، جریان ، توان ، انرژی و دیگر پارامترهای dc شبکه -تبدیل مقادیر اندازه گیری شده به سیگنال خروجی بر اساس مشخصات ویژه - 1 یا 2 عدد رله آلارم با تیغه های نرمال باز در شش مود کاری - تغذیه خروجی اضافه 24 ولت dc یا 30 میلی آمپر switched-on/switched-oﬀ ( آپشن) -ضبط و ذخیره سیگنال ورودی در حافظه داخلی ، کارت حافظه SD/SDHC ( آپشن) یا سیستم حافظه فایل داخلی ( آپشن) -رابط RS485 مود باس RTU -مود نظارتی سیستم مرکزی توسط رابط RS485 -پشتیبانی از کارت حافظه SD/SDHC (آپشن) -رابط اترنت 10/100BASE-T ( آپشن) * پروتوکل : مود باس TCP/IP, HTTP, FTP. * سرویس : سرور www -LCD با 2x8 کاراکتر و نور پس زمینه LED شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت لومل LUMEL در زمینه خرید، فروش، مشاوره و پخش تجهیزات صنعتی شامل انواع محصولات ترانسدیوسر dc شرکت لومل فعالیت دارد .

اشتراک گذاری در شبکه های اجتماعی

Instagram Telegram آپارات Facebook Linkedin

مشخصات فنی ترانسدیوسر dc

پورت ارتباطی	RS485، Ethernet
ولتاژ تغذیه	85 تا 253 ولت ac ، یا 85 تا 300 ولت dc 20 تا 40 ولت ac یا 20 تا 60 ولت dc
ابعاد	45x120x100 mm
درجه حفاظتی	IP30 یا IP40
تعداد ورودی ها	1
تعداد خروجی ها	3
کمیت ورودی	ولتاژ
کمیت ورودی	جریان
کمیت ورودی	توان اکتیو و یا راکتیو
کمیت ورودی	سایر
خروجی	خروجی آنالوگ OUT1 و OUT2 : OUT1 : جریان 0/4 تا 20 میلی آمپر ، ولتاژ 0 تا 10 ولت OUT2 : جریان 0/4 تا 20 میلی آمپر ، ولتاژ 0 تا 10 ولت خروجی رله OUT2 و OUT3 : 1 یا دو عدد رله با تیغه های نرمال باز بدون ولتاژ و ماکزیمم بار 5 آمپر 30 ولت dc یا 250 ولت ac خروجی تغذیه اضافی OUT3 : آپشن 24 ولت dc و 30 میلی آمپر
ورودی	,ولتاژ : 12 ولت : رنج اندازه گیری 4- تا 12 ولت ، توان : 0.6- تا 1.8 کیلووات 48 ولت رنج اندازه گیری 4- تا 48 ولت، توان : 0.6- تا 7.2 کیلووات 100 ولت : رنج اندازه گیری 5- تا 100 ولت ، توان : 0.75- تا 15 کیلووات 250 ولت : رنج اندازه گیری 5- تا 250 ولت، توان : 0.75- تا 37.5 کیلووات 600 ولت : رنج اندازه گیری 10- تا 500 ولت، توان : 1.5- تا 75 کیلووات 1000 ولت : رنج اندازه گیری 10- تا 1000 ولت ، توان : 3- تا 150 کیلووات جریان : 150- تا 150 آمپر انرژی اکتیو ورودی ، خروجی و مجموع : 0 تا 99999999.9 کیلووات ساعت

لیست کاتالوگ های ترانسدیوسر dc

دانلود فایل کاتالوگ P30H data sheet به حجم 1095 KB

توضیحات بیشتر برای ترانسدیوسر dc

کد سفارش کد سفارش P30H-a b c d e ff g h : a : خروجی آنالوگ OUT1 1: جریان 0/4 تا 20 میلی آمپر 2 : ولتاژ : 0 تا 10 ولت b : تجهیزات اضافی : 0 : بدون تجهیزات 1 : همراه با کارت حافظه SD/SDHC خارجی ( اکسترنال) 2 : همراه با رابط اترنت و حافظه آرشیو فایل c : خروجی OUT2 1 : رله A1 و 5 آمپر ، 30 ولت dc ، یا 250 ولت ac 2: توان خروجی 24 ولت dc و 30 میلی آمپر d : خروجی OUT3 1: رله A2 و 5 آمپر ، 30 ولت dc ، یا 250 ولتac 2: توان خروجی 24 ولت dc و 30 میلی آمپر e : تغذیه 1 : 85 تا 253 ولت ac و 85 تا 300 ولت dc 2 : 20 تا 40 ولت ac ، و 20 تا 60 ولت dc ff : ورژن 00 : استاندارد XX : سفارشی g : زبان P : لهستانی E : انگلیسی h : تست های تاییدیه 0 : بدون نیاز به تست کیفیت بیشتر 1 : با گواهینامه کیفیت بیشتر
