بارگراف عمودی

مشاهده نسخه چاپی
  • مدل:

    NA5

  • کد سفارش:

    NA5- a b c d e f g h ii m

  • شرکت سازنده:

    LUMEL

  • کشور سازنده:

    لهستان

  • امتیاز:
  • 4.0
  • از
  • 5
  • تعداد رای:
  • 1
  • تعداد بازدید:
  • 1196

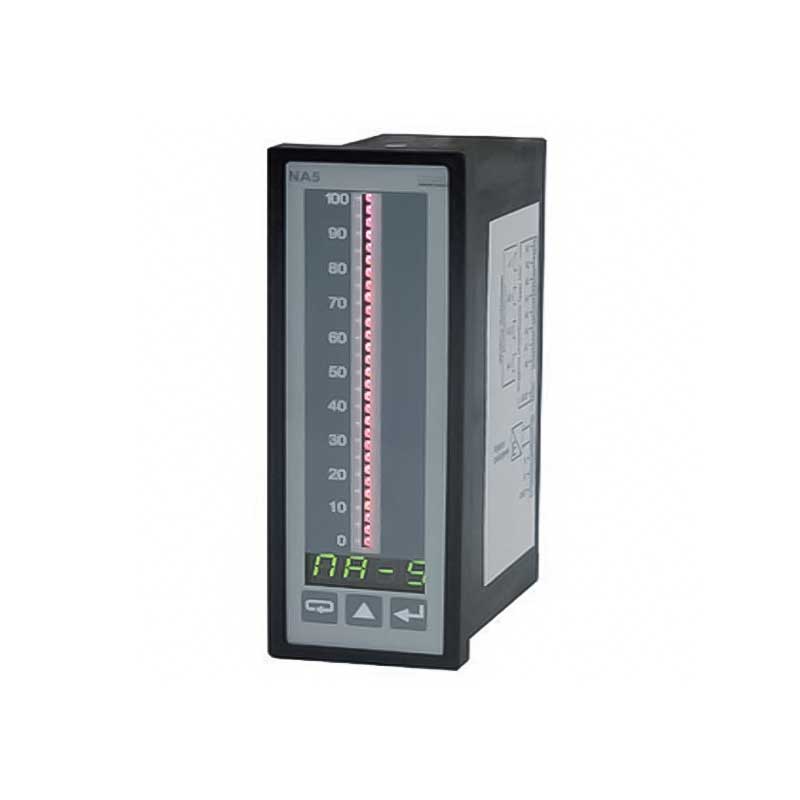

بارگراف عمودی مدل NA5 محصول شرکت لومل"LUMEL" جزو میترهای برنامه پذیر دسته بندی شده و جهت اندازه گیری ولتاژ یا جریان DC ، دما ، مقاومت و پارامترهای غیر الکتریکی از قبیل سطح ، شار (جریان) ، فشار و رطوبت طراحی و ساخته شده است. مدل NA5 به صورت عمودی ، یک کانال اندازه گیری با یک عدد بارگراف و نمایشگر می باشد. بارگراف عمودی وسیله ای می باشد که با اتصال به میتر ها ، دقت اندازه گیری بالا و نمایش بهتر آنها را در روند اندازه گیری تضمین می نماید. نمایش ویژه در این بارگراف عمودی با 7 رنگ بدست آمده از LED های ساخته شده با فناوری گالیوم نیتراید مشخص می گردد . بارگراف عمودی در بسیاری از صنایع از جمله صنایع غذایی ، ایستگاه های پمپ ، تصفیه خانه های فاضلاب ، صنایع شیمیایی ، ایستگاه های هواشناسی و بسیاری از فیلدهای صنعتی که نمایش پارامترهای اندازه گیری شده و مانیتورینگ آنها برای روند تولیدات کارخانه بسیار مهم می باشد ، مورد استفاده قرار می گیرند. همچنین از موارد استفاده بارگراف در سیستم های اتوماسیونی می باشد که توسط کنترلرهای برنامه پذیر اجرا می گردند. برخی ویژگی های بارگراف عمودی محصول شرکت لومل به صورت زیر می باشد : - دو کانال اندازه گیری مستقل و مجزا با ورودی یونیورسال -بارگراف با 3 یا هفت رنگ که توسط سوییچ برنامه پذیر قابل تنظیم می باشد - ضبط 750 بخش اندازه گیری به صورت موقت -تا 8 خروجی آلارم برنامه پذیر -عملکرد ریاضیاتی و محاسباتی در کانال ها -ارتباط با تبادل داده با سیستم های SCADA (اسکادا) توسط رابط RS485 مود باس -تبدیل تمام کمیت های اندازه گیری شده به سیگنال آنالوگ استاندارد برای سیستم های اتوماسیون شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت لومل LUMEL در زمینه خرید، فروش، مشاوره و پخش تجهیزات صنعتی شامل انواع محصولات بارگراف عمودی شرکت لومل فعالیت دارد .

مشخصات فنی بارگراف عمودی
  • ورودی نوع ورودی : PT100 ، PT500 و PT100 : از 200- تا 850 درجه سانتیگراد مقاومت : 0 تا 10 کیلو اهم ترموکوپل نوع J : از 100- تا 1100 درجه سانتیگراد ترموکوپل نوع K : از 100- تا 1370 درجه سانتیگراد ترموکوپل نوع N : از 100- تا 1300 درجه سانتیگراد ترموکوپل نوع E : از 100- تا 850 درجه سانتیگراد ترموکوپل نوع R : از 0 تا 1760 درجه سانتیگراد ترموکوپل نوع S : از 0 تا 1760 درجه سانتیگراد ترموکوپل نوع T : از 50- تا 400 درجه سانتیگراد ولتاژ : ± 300 میلی ولت و ± 0 تا 600 ولت جریان: ± 40 میلی آمپر و ± 5 آمپر
  • تغذیه 95-253V AC/DC 20-40V AC/DC
  • ابعاد 48x144x100 میلی متر
  • نوع نصب تابلویی
  • درجه حفاظتی IP50
  • نمایشگر 4LED displays
لیست کاتالوگ های بارگراف عمودی

دانلود فایل کاتالوگ NA5 data sheet 990 KB

دانلود فایل کاتالوگ NA5 User Manal 563 KB

لیست قیمت بارگراف عمودی

با توجه به نوسانات قیمت ارز در روزهای اخیر، خواهشمند است جهت استعلام قیمت، درخواست خرید خود را به شرکت ارسال فرمایید.

توضیحات بیشتر
  • کد سفارش
  • کد سفارش NA5- a b c d e f g h ii m : a : تنوع رنگ بارگراف T : نوع سه رنگ M : نوع هفت رنگ bb : رنگ نمایش 00 : بدون نمایش R : قرمز G : سبز B : آبی c : سیگنال ورودی U : سیگنال یونیورسال d : سیگنال خروجی آنالوگ 0 : بدون خروجی 1 : جریان قابل تنظیم 0/4 تا 20 میلی آمپر 2 : ولتاژ قابل تنظیم 0 تا 10 ولت e : سیگنال خروجی دیجیتال 0 : بدون خروجی دیجیتال 1 : خروجی سیگنال RS485 f : خروجی های دیگر 0 : بدون خروجی اضافه 4 : چهار عدد رله خروجی 8 : هشت عدد خروجی نوع OC g : تغذیه 1: 95 تا 253 ولت DC یا AC 2: 20 تا 40 ولت DC یا AC h : نوع ترمینال ها 0 : سوکت پلاگین پیچی ii : ورژن 00 : استاندارد m: تست های تاییدیه 8 : بدون کیفیت بالاتر 7 : با کیفیت بیشتر و گواهینامه کیفیت
  • خروجی ها
  • خروجی آنالوگ : خروجی ایزوله گالوانیزه با رزولوشن 0.025% از رنج ، جریان قابل تنظیم 0/4 تا 20 میلی آمپر ، مقاومت بار کمتر از 500 اهم یا ولتاژ قابل تنظیم 0 تا 10 ولت ، مقاومت بار بیشتر از 500 اهم پاسخ زمانی خروجی : 100 میلی ثانیه خروجی رله : 4 عدد رله الکترومغناطیسی ، بدون ولتاژ و تیغه های نرمال باز ، ظرفیت انتقال بار : ولتاژ : 250 ولت AC و 150 ولت DC جریان : 5 آمپر ، 30 ولت DC و 250 ولت AC مقاومت بار : 1250 ولت آمپر و 150 وات خروجی OC : نوع OC بدون ولتاژ با ترانزیستور npn و ماکزیمم بار 25 میلی آمپر خروجی دیجیتال : رابط RS485 ، نرخ باند 2400 ، 4800 و 9600 بیت بر ثانیه
