مولتی متر تابلویی دیف

مشاهده نسخه چاپی
  • مدل:

    MIC

  • کد سفارش:

    MIC 4002 , MIC 4224

  • شرکت سازنده:

    DEIF

  • کشور سازنده:

    دانمارک

  • امتیاز:
  • 5.0
  • از
  • 5
  • تعداد رای:
  • 1
  • تعداد بازدید:
  • 1493

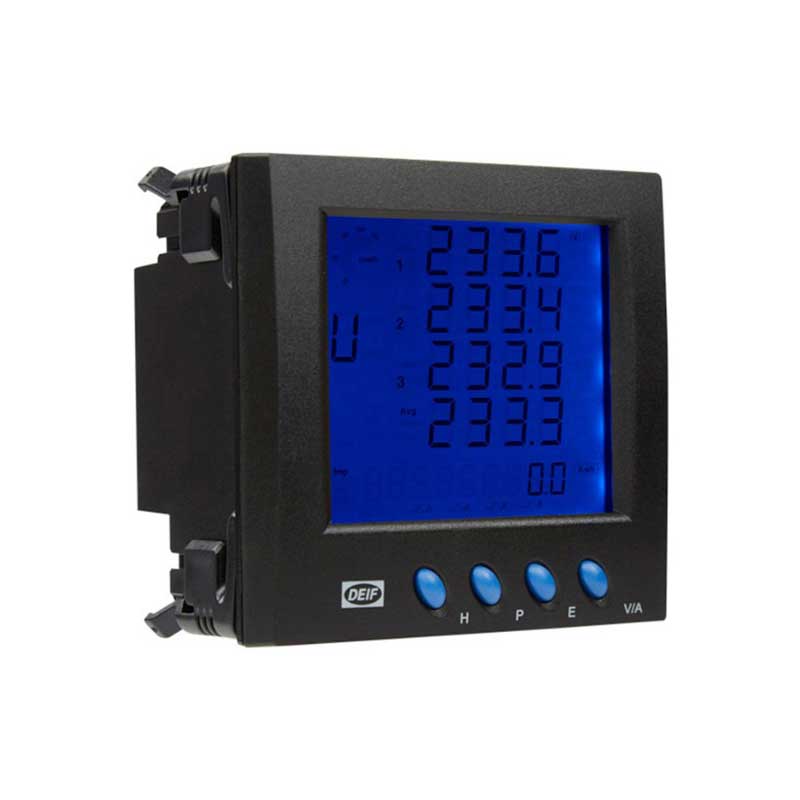

مولتی متر تابلویی دیف مدل MIC محصولی از شرکت DEIF تجهیز اندازه گیری میکروپروسسوری است که قادر به اندازه گیری تمام کمیت های الکتریکی در سیستم سه فاز شبکه توزیع می باشد. اندازه گیری ها نیز بر روی صفحه نمایش دیجیتالی آن نشان داده می شود. مدل MIC دارای رابط RS485 بوده که تبادل دیتا میان مولتی متر و سیستم کنترل را از طریق مود باس RTU پشتیبانی می نماید. مولتی متر تابلویی دیف شامل دو ورژن مختلف می شود : -MIC 4002 ( ورژن ابتدایی Basic) -MIC 4224 ( عملیات و کاربردهای بیشتر) مولتی متر تابلویی دیف مقادیر RMS کمیت های الکتریکی را در شبکه های سه فاز با نول و بدون نول و همچنین دارای بار متعادل و نامتعادل اندازه گیری می نماید. کمیت های مورد اندازه گیری مولتی متر تابلویی دیف مدل MIC : -ولتاژ ( فاز به نول) : ولتاژ هر فاز و ولتاژ میانگین -ولتاژ (فاز به فاز) : ولتاژ هر خط و ولتاژ میانگین -جریان : جریان هر فاز ، جریان میانگین و جریان نول -توان اکتیو : توان اکتیو هر فاز و توان مجموع -توان راکتیو : توان راکتیو هر فاز و توان راکتیو مجموع -توان ظاهری : توان ظاهری در هر فاز و توان ظاهری مجموع -ضریب توان : ضریب توان هر فاز و ضریب توان کل سیستم - فرکانس : فرکانس لحظه ای فاز L1 -کیفیت توان : شامل پارامترهای ولتاژ ، ضریب نامتعادلی جریان ، مجمع اغتشاشات هارمونیک ولتاژ و جریان در هر فاز و اعوجاج هارمونیکی میانگین ولتاژ و جریان -شمارشگر (کانتر) انرژی : مدل MIC دارای 8 شمارشگر می باشد که عبارتند از : کیلووات ساعت ورودی و خروجی ، کیلووار ساعت ورودی و خروجی ، مجموع مطلق کیلووات ساعت ورودی و خروجی ، مجموع جبری کیلووات ساعت ورودی و خروجی ، مجموع مطلق کیلووار ساعت ورودی و خروجی ، مجموع جبری کیلووار ساعت ورودی و خروجی -اطلاعات آماری : مقادیر ماکزیمم و مینیمم ولتاژ ، جریان ، توان اکتیو ، توان راکتیو ، توان ظاهری ، تقاضای بار ، ضریب توان و فرکانس در دوره زمانی مشخص -ساعات کار : اندازه گیری تعداد ساعت های کار سیستم تحت اندازه گیری -ساعت : تاریخ و ساعت برخی ویژگی های مولتی متر تابلویی دیف مدل MIC عبارتند از : - اندازه گیری سه فاز مقادیر TRMS -ولتاژ ورودی 400 ولت خط به خط -دقت : 0.2 یا 0.5 -رابط RS485 مود باس -ورودی دیجیتال -خروجی رله و دیجیتالی (انتخابی) شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت دیف DEIF در زمینه خرید، فروش، مشاوره و پخش تجهیزات صنعتی شامل انواع محصولات مولتی متر تابلویی دیف فعالیت دارد .

مشخصات فنی مولتی متر تابلویی دیف
  • دقت ,ولتاژ فاز به نول : 0.2 % ولتاژ فاز به فاز : 0.2 % جریان فاز : 0.2 % فرکانس : 0.2% جریان نول : 0.5% توان اکتیو : 0.5% توان راکتیو : 0.5% توان ظاهری : 0.5% ضریب توان : 0.5% انرژی اکتیو : مطابق با استاندارد EN 61036 : ;کلاس 1 انرژی راکتیو : مطابق با استاندارد EN 61268 : کلاس 2 توان تقاضا (بار) : 1.0% THD : رنج 1.0%
  • ابعاد 96x96mm
  • نوع نصب تابلویی
  • درجه حفاظتی پنل جلویی: IP40 پنل پشتی: IP20
  • وزن تقریبی 350 گرم
  • ولتاژ تغذیه 100 الی 280 ولت مستقیم / 85 الی 264 ولت متناوب 24 الی 48 ولت مستقیم
  • پورت ارتباطی RS-485
  • ولتاژ ورودی ولتاژ فاز به نول: 230 ولت متناوب ولتاژ فاز به فاز: 400 ولت متناوب
  • جریان ورودی مقدار نامی: 5 آمپر متناوب ثانویه CT: 5 آمپر الی 10 کیلو آمپر
  • رنج فرکانس ورودی نامی: 50 الی 60هرتز رنج اندازه گیری:45 هرتز الی 65 هرتز
لیست کاتالوگ های مولتی متر تابلویی دیف

دانلود فایل کاتالوگ Multi-Instrument – MIC 140 KB

لیست قیمت مولتی متر تابلویی دیف

با توجه به نوسانات قیمت ارز در روزهای اخیر، خواهشمند است جهت استعلام قیمت، درخواست خرید خود را به شرکت ارسال فرمایید.

توضیحات بیشتر

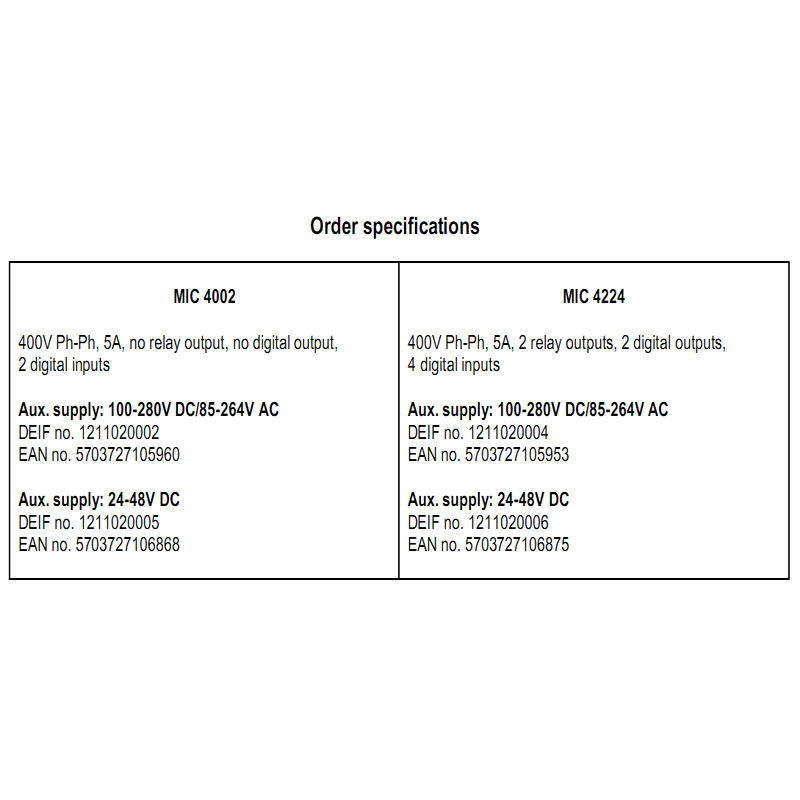

  • کد سفارش
  • کد سفارش MIC 4002 : 400 ولت فاز به فاز ، جریان 5 آمپر ، بدون خروجی رله ، بدون خروجی دیجیتال ، دو عدد ورودی دیجیتال تغذیه : 100 تا 280 ولت DC و 85 تا 264 ولت AC کد سفارش MIC 4224 : 400 ولت فاز به فاز ، جریان 5 آمپر ، دو عدد رله خروجی ، دو عدد خروجی دیجیتال ، چهار ورودی دیجیتال تغذیه : 100 تا 280 ولت DC و 85 تا 264 ولت AC
  • پاسخ زمانی
  • دیتا اندازه گیری : 300 میلی ثانیه کیفیت توان : 3 ثانیه
