• مدل:
  • KPM169C2
  • کد سفارش:
  • KPM169C2x
  • شرکت سازنده:
  • Megacon
  • کشور سازنده:
  • نروژ

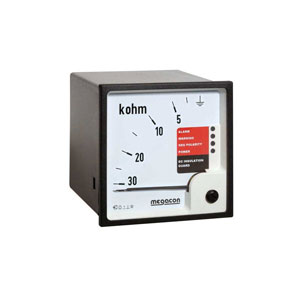

محافظ عایقی دو قطبی سری KPM169C2x سطح عایقی بین باتری یا شبکه برقدار DC زمین نشده (IT Network) و زمین حفاظتی آن شبکه را مانیتور می کند. برای حفاظت هر شبکه DC , تنها یک KPM169C2x به شبکه متصل می شوند.این میتر برای عملکرد نیاز به یک ولتاژ AC یا DC دارد.LED سبز رنگ نشان دهنده برق تغذیه میتر می باشد.زمانی که برق تغذیه میتر قطع شود، شروع مجدد نظارت شبکه با تاخیر همراه می شود.در این روش قطع اشتباه در زمان فعال بودن شبکه در اثر افزایش شارژ خازنی قابل اجتناب است. در زمان هشدار و یا آلارم ، LED پلاریته ، نشان دهنده قطب خطا دار است: ارت فالت مثبت : LED روشن نمی شود ارت فالت منفی: LED آبی روشن می شود خصوصیات ویژه: -اتصال مستقیم به شبکه های 12 تا 48 ولت DC -تمام ورودی و خروجی ها به طور کامل ایزوله شده اند -مانیتورینگ عایقی در سه محدوده و رله ناظر -پیدا کردن آسان خطا به کمک عملکرد "مسیر یاب" -زمان پاسخ 125 الی 165 میلی ثانیه -نمایش پلاریته ارت فالت -خروجی آنالوگ متناسب با مقدار قرائت شده(در مدل F) شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت مگاکن (Megacon) ، در زمینه خرید ، فروش ، مشاوره و پخش تجهیزات صنعتی و انواع میتر عایقی فعالیت دارد .

اشتراک گذاری در شبکه های اجتماعی

مشخصات فنی محافظ عایقی شبکه DC

ولتاژ تغذیه استاندارد: 12 الی 48 ولت DC (فیوز 0.5A) 100، 120، 200، 240، 380، 415 یا 440، 460 ولت AC (فیوز 0.5A) 12، 24، 48 یا 110 ولت DC بصورت سفارشی (فیوز 2A)
میزان کنتاکت AC: حداکثر 100VA - 250V/2A DC: حداکثر 50W - 100V/1A
خروجی خروجی آنالوگ: (مدل F) Up to 20mA, max 500R Up to 10V, min 100kohm
ابعاد 96x96mm
نوع نصب تابلویی
درجه حفاظتی IP52 (در صورت درخواست IP65)
کمیت مورد اندازه گیری مقاومت عایقی
وزن تقریبی 0.62kg

لیست کاتالوگ های محافظ عایقی شبکه DC

دانلود فایل کاتالوگ KPM169C2x - BIPOLAR INSULATION GUARD FOR NON-GROUNDED DC NETWORKS به حجم 216 KB

توضیحات بیشتر برای محافظ عایقی شبکه DC

توضیح صفحه میتر صفحه میتر عایقی دارای سه ناحیه مختلف می باشد که هر کدام بیانگر وضعیت های مختلف شبکه می باشد: -آلارم (ناحیه قرمز) -هشدار (ناحیه زرد) -سلامت (ناحیه سبز)

کاربردهای محافظ عایقی شبکه DC

  1. پالایشگاه
  2. صنعت الکترونیک
  3. صنعت برق
  4. صنعت دریایی و کشتی سازی
  5. صنعت راه سازی
  6. صنعت نظامی و دفاعی
  7. صنعت نفت و گاز
  8. صنعت نیروگاهی
  9. شرکت های تابلوسازی
  10. صنعت فولاد
  11. شرکت های ابزار دقیق
  12. صنعت خدمات فنی و مهندسی
  13. صنعت ریلی و مترو
  14. صنعت هواشناسی
  15. شرکت های تولیدی حفاظت کاتدیک
