• مدل:
  • KPM26x
  • کد سفارش:
  • KPM26x
  • شرکت سازنده:
  • Megacon
  • کشور سازنده:
  • نروژ

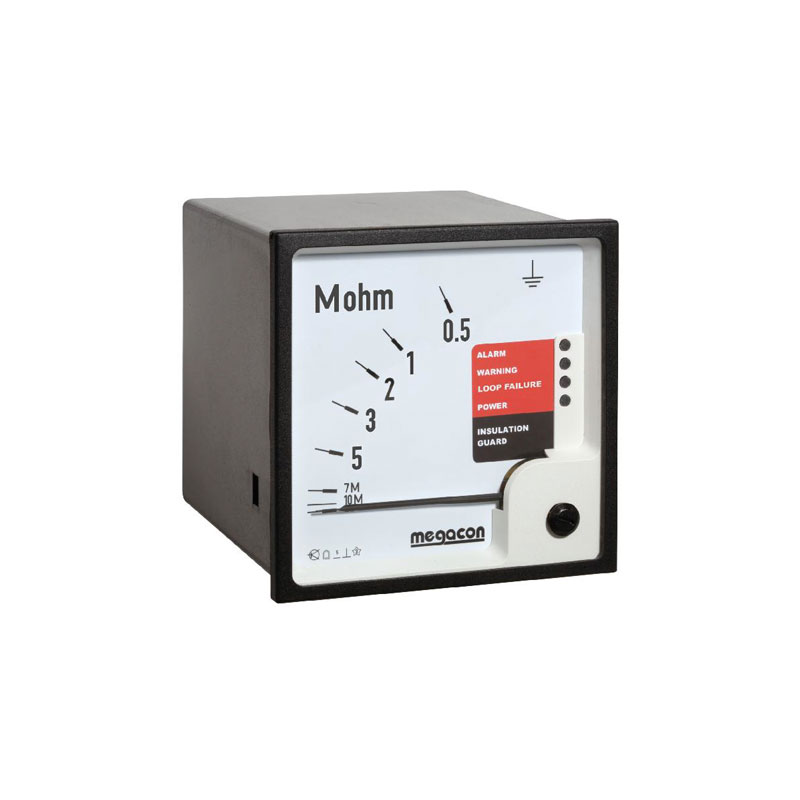

هدف نخست کنترل کننده دیجیتال KPM26x درکل مشابه محافظ عایقی مرسوم مدل KPM16x می باشد.به این میتر، یک ورودی کمکی نظارت پیوسته حلقه اضافه شده است تا به اپراتور در زمانی که حلقه نظارت قطع شود هشدار دهد که میتر سطح عایقی بیشتری را نمایش می دهد. این میتر جهت عملکرد نیاز به ولتاژ AC یا DC دارد، و چنانچه ولتاژ کاری این میتر از یک منبعی جدا از شبکه تامین شود، توانایی مانیتورینگ عایقی شبکه در زمان آماده بکار شبکه را دارد. خصوصیات ویژه: -اتصال مستقیم به خط تا سطح ولتاژ 500 ولت , با مبدل HV تا سطح 6.6KV -نظارت مدام پیوستگی حلقه اندازه گیری -2 سطح رله عایقی و رله پیوستگی حلقه -ایمن در برابر خازن زمین و ولتاژ سرج -قابلیت استفاده در زمین، دریا، دور از ساحل ، زیر دریا و... -خروجی آنالوگ متناسب با مقدار قرائت شده(در مدل F) شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت مگاکن (Megacon) ، در زمینه خرید ، فروش ، مشاوره و پخش تجهیزات صنعتی و انواع میتر عایقی فعالیت دارد .

اشتراک گذاری در شبکه های اجتماعی

مشخصات فنی محافظ عایقی AC با نظارت حلقه

ولتاژ تغذیه 100، 120، 200، 240، 380، 415 یا 440، 460 ولت AC (فیوز 0.5A) 12، 24، 48 یا 110 ولت DC بصورت سفارشی (فیوز 2A)
میزان کنتاکت AC: حداکثر 100VA - 250V/2A DC: حداکثر 50W - 100V/1A
خروجی خروجی آنالوگ: (مدل F) Up to 20mA, max 500R Up to 10V, min 100kohm
ابعاد 96x96mm
نوع نصب تابلویی
درجه حفاظتی IP52 (در صورت درخواست IP65)
کمیت مورد اندازه گیری مقاومت عایقی
وزن تقریبی 0.62kg

لیست کاتالوگ های محافظ عایقی AC با نظارت حلقه

دانلود فایل کاتالوگ KPM26x - AC INSULATION GUARD WITH MEASURING LOOP SUPERVISION به حجم 419 KB

توضیحات بیشتر برای محافظ عایقی AC با نظارت حلقه

توضیح صفحه میتر صفحه میتر عایقی دارای سه ناحیه مختلف می باشد که هر کدام بیانگر وضعیت های مختلف شبکه می باشد: -آلارم (ناحیه قرمز) -هشدار (ناحیه زرد) -سلامت (ناحیه سبز)

مبدل های HV برای سری KPM26x مبدل های HV سری KPM26x در مواردی که ولتاژ خط 500 ولت تا 25 کیلوولت باشد استفاده می شوند CH163/1,4 up to 1.4kVAC CH163/3,6 up to 3.6kVAC CH163/5 up to 5kVAC AN6,6 up to 6,6kVAC

سنسور مقاومت حلقه برای KMP26x LRSM-1,4 up to 1400V LRSM-5 up to 5kV

کاربردهای محافظ عایقی AC با نظارت حلقه

  1. پالایشگاه
  2. صنعت الکترونیک
  3. صنعت برق
  4. صنعت دریایی و کشتی سازی
  5. صنعت راه سازی
  6. صنعت نظامی و دفاعی
  7. صنعت نفت و گاز
  8. صنعت نیروگاهی
  9. شرکت های تابلوسازی
  10. صنعت فولاد
  11. شرکت های ابزار دقیق
  12. صنعت خدمات فنی و مهندسی
  13. صنعت ریلی و مترو
  14. صنعت هواشناسی
  15. شرکت های تولیدی حفاظت کاتدیک
