• مدل:
  • KCM165
  • کد سفارش:
  • KCM165x
  • شرکت سازنده:
  • Megacon
  • کشور سازنده:
  • نروژ

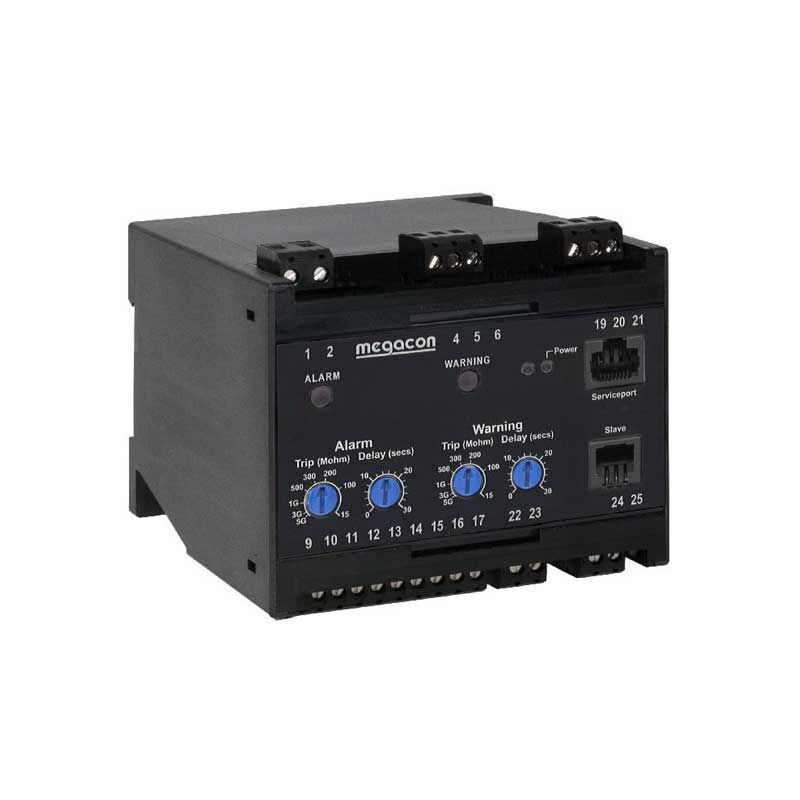

نظارت عایقی شبکه IT توسط میتر سری KCM165x سطح عایقی بین شبکه AC زمین نشده (IT Network) و زمین حفاظتی آن شبکه را مانیتور می کند، بدون در نظر گرفتن اینکه شبکه برقدار باشد یا نباشد(در حالت آماده به کار باشد).این میتر عایقی قابلیت استفاده در زمین، دریا، سازه های دور از ساحل ، زیر دریا و سطح اقیانوس را دارد. این میتر جهت عملکرد نیاز به ولتاژ AC یا DC دارد، و چنانچه ولتاژ کاری این میتر از یک منبعی جدا از شبکه تامین شود، توانایی مانیتورینگ عایقی شبکه در زمان آماده بکار شبکه را دارد.برای مانیتور هر شبکه IT ، تنها نیاز به یک میتر عایقی KCM165x دارد. خصوصیات ویژه: -اتصال مستقیم به خط تا سطح ولتاژ 690 ولت , با مبدل HV تا سطح 25KV -مانیتورینک شبکه در حالت برقدار و حالت آماده به کار -قابلیت استفاده در زمین، دریا، دور از ساحل ، زیر دریا و... -مانیتورینگ عایقی در سه محدوده -استفاده از میگر به طور ایمن تا سطح 14KV DC به شرط قطع برق تغذیه میتر -ایمن در برابر خازن زمین و ولتاژ سرج -خروجی آنالوگ متناسب با مقدار قرائت شده(در مدل F) -درصورت سفارش با نمایشگر جانبی شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت مگاکن (Megacon) ، در زمینه خرید ، فروش ، مشاوره و پخش تجهیزات صنعتی و انواع میتر عایقی فعالیت دارد .

اشتراک گذاری در شبکه های اجتماعی

مشخصات فنی نظارت عایقی شبکه IT

ولتاژ تغذیه 100، 120، 200، 240، 380، 415 یا 440، 460 ولت AC (فیوز 0.5A) 12، 24، 48 یا 110 ولت DC بصورت سفارشی (فیوز 2A)
میزان کنتاکت AC: حداکثر 100VA - 250V/2A DC: حداکثر 50W - 100V/1A
خروجی خروجی آنالوگ: (مدل F) Up to 20mA, max 500R Up to 10V, min 100kohm
ابعاد 100x75x110 میلیمتر
نوع نصب ریلی
درجه حفاظتی IP21
کمیت مورد اندازه گیری مقاومت عایقی
وزن تقریبی 0.6kg

لیست کاتالوگ های نظارت عایقی شبکه IT

دانلود فایل کاتالوگ INSULATION GUARD FOR NON-GROUNDED AC NETWORKS KCM163x به حجم 434 KB

توضیحات بیشتر برای نظارت عایقی شبکه IT

توضیح صفحه میتر صفحه میتر عایقی دارای سه ناحیه مختلف می باشد که هر کدام بیانگر وضعیت های مختلف شبکه می باشد: -آلارم (ناحیه قرمز) -هشدار (ناحیه زرد) -سلامت (ناحیه سبز)

مبدل های HV برای سری KCM165x مبدل های HV سری KCM165x در مواردی که ولتاژ خط بیشتر از 690 ولت باشد باید به همراه ARx و ANx استفاده شوند AR7 up to 7kVAC AR14 up to 14kVAC AN7 up to 7kVAC AN14 up to 14kVAC AN25 up to 25kVAC

هشدار در زمان تست میگر، اتصال ترمینال 1 باید قطع شود.

کاربردهای نظارت عایقی شبکه IT

  1. پالایشگاه
  2. صنعت الکترونیک
  3. صنعت برق
  4. صنعت دریایی و کشتی سازی
  5. صنعت راه سازی
  6. صنعت نظامی و دفاعی
  7. صنعت نفت و گاز
  8. صنعت نیروگاهی
  9. شرکت های تابلوسازی
  10. صنعت فولاد
  11. شرکت های ابزار دقیق
  12. صنعت خدمات فنی و مهندسی
  13. صنعت ریلی و مترو
  14. صنعت هواشناسی
  15. شرکت های تولیدی حفاظت کاتدیک
