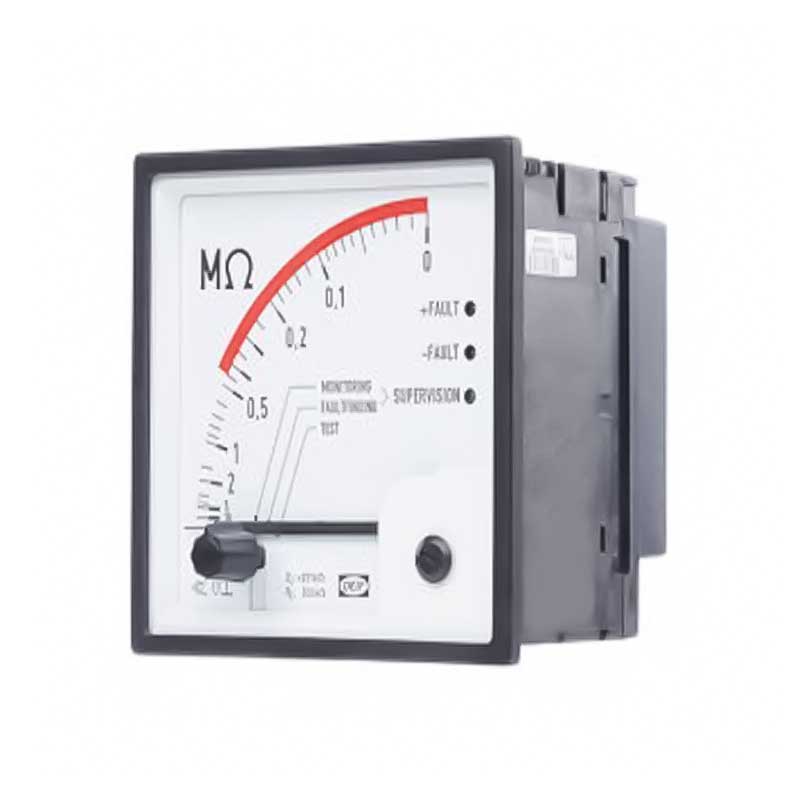

میتر عایقی

  • مدل:

    SIM-Q , SIM-Q LF

  • کد سفارش:

    SIM-Q x-y z , SIM-Q LF x-y z

  • شرکت سازنده:

    DEIF

  • کشور سازنده:

    دانمارک

میتر عایقی محصول شرکت دیف DEIF جهت نظارت بر مقاومت عایقی میان شبکه توزیع ولتاژ ایزوله (IT networks) و کابل زمین یا کابل ایمنی مورد استفاده قرار می گیرد. این وسیله قادر به اندازه گیری عایقی در سیستم های تک فاز و سه فاز با و بدون نول تا سطح ولتاژ فاز به فاز 690 ولت AC می باشد. میتر عایقی تنها در سیستم هایی مورد استفاده قرار می گیرد که نقطه اتصال ستاره -نول ژنراتور و ترانسفورماتور تغذیه آنها زمین نشده باشد. میتر عایقی مدل SIM-Q نیاز به تغذیه AC یا DC می باشد که می توان آن را به صورت مستقل از شبکه تحت مانیتورینگ فراهم آورد و ماکزیمم ولتاز تغذیه آن تا 480 ولت می باشد. همچنین اگر شبکه تحت مانیتورینگ به طور موقت در حالت استند بای (حالت انتظار) قرار گیرد می توان تغذیه را از منبعی جداگانه تامین نمود. میتر عایقی مدل SIM-Q به دلیل فناوری بالای اندازه گیری قادر به اندازه گیری عایقی در شبکه های AC با هر نوع بار از جمله مبدل های فرکانس ،شیر رکتیفایرها (یکسوسازها) ،تراسترهای کنترل شده توسط تریستور ، منابع تغذیه سوییچینگ ،ترانسفورماتورها و ژنراتورها و...می باشد. همچنین در شبکه های دارای کانورتور فرکانس تا 5 هرتز ، میتر عایقی مدل SIM-Q LF می تواند انتخابی مناسب باشد. میتر عایقی مدل SIM-Q مجهز به سه LED می باشد که یکی از آنها سبز و دو عدد قرمز می باشد. چراغ سبز رنگ زمانی روشن می گردد که تغذیه میتر متصل شده و هیچ گونه خطای عایقی در سیستم وجود نداشته باشد. هنگام بروز خطای عایقی این چراغ شروع به چشمک زدن خواهد نمود و مقادیر اندازه گیری شده توسط دستگاه دیگر تغییر نخواهد کرد تا عیب برطرف شده و مقادیر جدیدی اندازه گیری شود ، سپس چراغ سبز روشن می ماند. دو چراغ قرمز رنگ با FAULT+ و FAULT- مشخص گردیده اند. اگر ولتاژ DC و خطای عایقی در مدار اتفاق افتد ، یکی از چراغ های قرمز رنگ با توجه به پلاریته ولتاژ DC روشن می گردد. همچنین اگر وجود ولتاژ DC تشخیص داده شود اما مقدار آن به محدوده آلارم دستگاه نرسد ، چراغ های قرمز رنگ شروع به چشمک زدن کرده و این به معنای وجود ولتاژDC بالاتر از 50 ولت میان سیستم و زمین PE است. در صفحه نمایش میتر عایقی ناحیه ای قرمز رنگ وجود دارد. در میترهای بار رنج اندازه گیری 0 تا 1000 کیلو اهم ، این ناحیه ، ناحیه کمترین مقاومت عایقی مجاز استاندارد بوده و از 0 تا 11 کیلو اهم است. همچنین در میترهای 0 تا 10 مگا اهم ، ناحیه قرمز رنگ ناحیه کمترین مقاومت عایقی مجاز استاندارد می باشد که از 0 تا 0.44 مگا اهم با رنگ قرمز مشخص گردیده است. خلاصه مشخصات میتر عایقی مدل SIM-Q محصول شرکت دیف DEIF به شرح زیر است : -مانیتورینگ مقاومت عایقی در شبکه های AC زمین نشده -ولتاژ کاری تا 690VAC در برابر تا 1000VDC -رنج اندازه گیری 0 تا 1000 کیلو اهم یا 0 تا 10 مگا اهم -فرکانس کاری تا رنج پایین 5 هرتز -سیستم آلارم هنگام خروج از نقاط تعریف شده -سه عملکرد تست ، تشخیص خطا و مانیتورینگ -تغذیه به صورت AC و DC * جهت اطلاعات بیشتر به فایل کاتالوگ مراجعه گردد. شرکت برنا نیروکاران (برنیکا) دارای نمایندگی انحصاری شرکت دیف (DEIF) در زمینه خرید، فروش، مشاوره و پخش تجهیزات صنعتی، لوازم اندازه گیری و میتر تابلویی آنالوگ شامل انواع میتر عایقی فعالیت دارد.

مشخصات فنی
  • ولتاژ کاری ولتاژ تغذیه : 24V DC ±25% <4 W یا : 100 ، 110 ، 127 ولت AC یا :220 ، 230 ، 240 ولت AC یا :400 ، 450 ، 480 ولت AC با 20 درصد تلورانس در 40فرکانس تا 70 هرتز و کمتر از 4 ولت-آمپر (VA)
  • خروجی رله با استفاده از سوییچ زیر کاور پشت دستگاه : NE : مناسب برای اعلام آلارم . اگر ولتاژ تغذیه کمتر از مقادیر تعریف شده شود این خروجی برق دار می گردد. ( اگر از NE استفاده می کنید ، توصیه می شود ولتاژ تغذیه از منبعی مستقل تامین گردد) ND : مناسب برای کاربرد کنترلی ( برای مواقعی توصیه می شود که تغذیه دستگاه از سیستم تحت نظارت خود دستگاه تامین گردد)
  • رنج اندازه گیری 0 تا 1000 کیلو اهم 0 تا 10 مگا اهم
  • درجه حفاظتی IP52 برای خود دستگاه IP20 ادوات الکترونیکی IP20 برای ترمینال ها
دانلودها

دانلود فایل کاتالوگ Insulation monitor, SIM-Q/SIM-Q LF 684 KB

لیست قیمت

شما می توانید با ثبت نام در وبسایت شرکت برنیکا، از لیست قیمت های این شرکت بهره مند شوید

در صورتیکه قبلا ثبت نام کرده اید وارد خود شوید.

در غیر اینصورت کنید.

یا از طریق تلفن یا ایمیل زیر با کارشناسان فروش ما تماس بگیرید.

تلفن: 66754321-021
ایمیل: و

توضیحات بیشتر
  • Ordering code
  • در کد سفارش SIM-Q x-y z و SIM-Q LF x-y z : x : رنج پایین ولتاژ شامل اعداد 100 ، 220 و 400 ولت y: رنج بالای ولتاژ شامل اعداد 127 ، 240 و 480 ولت * نکته : اعداد ولتاژ در x و y متناظر هستند مانند آنچه در مشخصات فنی آمده است. z : AC : ,ولتاژ متناوب * نکته : کد های سفارش با تغذیه DC به صورت زیر است : SIM-Q 24VDC و SIM-Q LF 24VDC
  • Leakage capacitors
  • ماکزیمم تا 500 میکروفاراد
